产品概述:

20世纪九十年代以来,随着城市化进程的加快和供配电可靠性要求的不断提高,城市架空线路逐步向地下电缆线路改造,集中式户内开闭所逐步被分布式户外环网开关柜代替。SF6气体绝缘环网开关设备(也称SF6充气柜、C-GIS)以其不受高海拔、凝露、污秽、小动物及化学物质等外界环境影响、体积小、免维护等有点,在城市化商业中心、工业集中区、机场、高速公路等供电可靠性要求较高的配电系统中,得到了广泛的应用。它既可可户内或户外单独使用,也可集成于高低压预装式变电站内。

ELE系列SF6气体绝缘环网开关设备全面引进欧洲先进的生产设备及制造技术,实现本地生产,大大降低了制造成本,缩短了交货周期ELE系列产品推出后深受用户好评。

功能特点:

1)、安全的全绝缘、全密封设计

ELE系列开关设备的一次带电部分,即母线与 高压开关的活动部件均密封在不锈 钢板焊接而成的SF6气箱之中 ;ELE系列开关设备安装了符合 DIN 47636标准的连接套 管,可通过全绝缘、全密封 、全屏蔽型可分离连接器 ( 电缆接头 ) 与迸出线电缆连 接,气箱防护等级达到 IP67 ,气箱外零部件经特殊设计和表面处理,具备短时抗洪水 和抗凝露功能。

2)、标准的模块化设计

包括负荷开关单元模块 C和N、负荷开关+熔断器组合电器单元模块 T、断路器单 元模块V和Vo、每线分段开关单元模块S、D、Vs、Vo、计量单元模块M、母线PT单元 模块P、电缆馈线单元模块B等, 不同模块可任意组合形成共箱式SFs环网柜。

3)灵活的扩展化设计

ELE系列开关设备可以由各种标准模   块组合成共箱式不可扩展的 固定型SF6环网 柜 ( ELE-F ) ,也可以将不同模块组合设计成可扩展单元( ELE-E )还可以将单个模块设计成可扩展单元模块 ,通过专用的母线连续件,实现 多样化的单元组合.最大限度满足中国各地方复杂多样的供自己电设计方案。


使用环境:

海拔高度

≤40000m

环境温度

最高气温:+50℃,最低气温:-40℃最高日平均温度不超过35℃;

环境湿度

24h相对温度平均值不超过95%;月相对平均值不超过90%;

抗震烈度

9度

安装环境

安装在没有火灾,爆炸或剧烈震动,通风良好,无腐蚀性气体的场所;


技术参数:

部件

项目

单位

负荷开关单元

组合电器单元

断路器单元

额定电压

kV

12/24

12/24

12/24

额定频率

Hz

50

50

50

额定电流

A

630

取决于熔断器

电流额定值

630

额定绝缘水平

1min工频耐压:相间及相对地

断口间

控制和辅助回路

雷电冲击耐压:相间及相对地

断口间

kV

42/65

48/79

2/2

75/125

85/145

42/65

48/79

2/2

75/125

85/145

42/65

48/79

2/2

75/125

85/145

零表压试验

-

通过

通过

通过

额定短时耐受电流(r.m.s)

kA

20/4S/20/3s

-

20/4S/20/4s

额定峰值耐受电流(peak)

kA

63

-

63

额定短路关合电流(peak)

kA

50或63

受限于高压熔断器

50

额定短路开断电流

kA

-

受限于高压熔断器

20/20

额定转移电流

A

-

1750/1400

-

额定有功负载开断电流

A

630

-

-

额定闭环开断电流

A

630

-

630

机械寿命

负荷开关/断路器

隔离/接地开关

5000

5000

5000

5000

10000

5000

回路电阻

μΩ

≤120

-

≤120

充气压力

额定充气压力(20℃时表压)

最低充气压力(20℃时表压)

bar

1.3

1.2

1.3

1.2

1.3

1.2

气体年相对泄露率

%

≤0.05

≤0.05

≤0.05

气箱防护等级


IP67

以上参数满足国家电网公司,南方电网公司以及江苏省电力公司24kV环网开关设备II类接地系统技术规范,全面兼容不同的中性点接地方式。

备注:I类:中性点经低电阻接地系统;

         II类:中性点经消弧线圈接地或不接地系统;

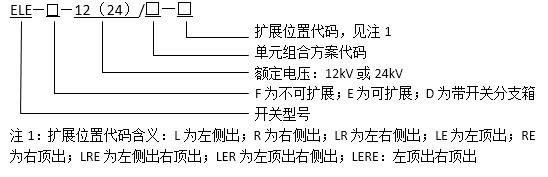

编号代码说明:
