有源电力滤波器(APF)
有源电力滤波器(APF)
简介: 有源电力滤波器(ACTIVE POWER FILTER 简称APF)是消除负荷侧谐波电流的有效手段。CPQC是中能电气针对电能质量问题而研发的一系列控制设备。其中CPQC-300F有源电力滤波器基于快速谐波检测和补偿控制算法设计,可快速有效滤除非线性负载产生的电流谐波。此外,该装置还可以提供超前或滞后的无功电流,用于改善电网的功率因素、实现动态无功补偿。
产品简介


产品概述

有源电力滤波器(ACTIVE POWER FILTER 简称APF)是消除负荷侧谐波电流的有效手段。CPQC是中能电气针对电能质量问题而研发的一系列控制设备。其中CPQC-300F有源电力滤波器基于快速谐波检测和补偿控制算法设计,可快速有效滤除非线性负载产生的电流谐波。此外,该装置还可以提供超前或滞后的无功电流,用于改善电网的功率因素、实现动态无功补偿。


产品特点

  • CPQC-300F采用高性能的32位浮点DSP处理器为核心器件,性能优异,工作可靠稳定。

  • 基于瞬时无功功率理论和TTA算法快速检测电力系统负载回路中的谐波和无功电流,利用绝缘栅极双极型晶闸管(IGBT)及脉冲调制(PWM)控制方式动态产生谐波和无功补偿电流,达到动态滤除谐波和动态补偿无功电流的功能,可滤除2~50次谐波。

  • CPQC-300F具备过热保护、过流保护、过压保护、欠压保护、浪涌抑制等完善的自我保护功能,显著提高了APF的平均无故障时间及使用寿命。

  • CPQC-300F采用独特的风道设计,实现了功率器件的高效散热,可一定程度提升APF短时输出能力,比同等容量常规APF可更有效的抑制临时性冲击负载。

使用环境

a)   海拔高度:不大于1000m;

b)    环境温度:最高温度:+40℃;

                       最低温度:-10℃;

                       日平均温度:不大于+35℃;

c)    环境湿度:日平均相对湿度不大于95%;

                     月平均相对湿度不大于90%;

d)    地震烈度:不超过8度;

e)    开关柜应安装在无火灾、无爆炸危险、无严重污秽、无化学腐蚀气体及剧烈振动的场所。


技术参数

序号

技术指标

技术参数

1

电源电压

380V±10%或690V±10%

2

电源频率

50±5%Hz

3

单机有效滤波电流能力(RMS)

63A、125A、180A、250A、300A、360A

4

可滤除谐波次数

2~50

5

谐波补偿率

97%

6

动态响应时间

<200υS

7

开关频率

20kHz

8

并机运行能力

可达10台并联运行

9

有功功率损耗

<3%设备输出容量

10

噪音

≤65dB

11

防护等级

IP20

12

保护方式

电网过电压、电网错缺相、装置过流、直流母线过欠压、装置过热、过载自动限流保护

13

显示功能

1、电网功率、功率因数、各相电压电流、电网总畸变率

2、负载总电流值、滤波器输出总电流值显示

3、运行方式设定、故障信息及运行时间查询、现场适应性能设定

14

通讯

4、远程RS485/RS232及以太网通讯功能可选;

5、上位机监控软件(选配)

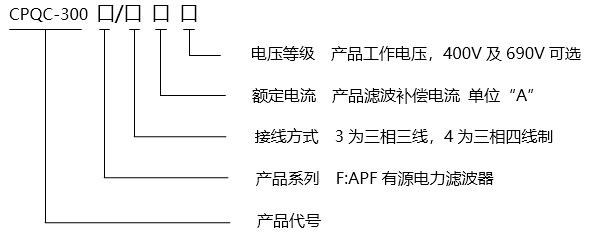

产品型号及含义
