YBP8A-12铁路电力远动箱变远动箱变
YBP8A-12铁路电力远动箱变远动箱变
简介: 铁路电力远动箱变是根据铁路对自闭、贯通信号电源的要求,将10kV环网柜、断路器、电流电压互感器、变压器、低压出线、双电源监控装置、10KV故障切除装置,UPS电源、通信系统、低压计量及指示仪表等在工厂内安装调试好装入一个可移动、密封、防潮、防尘、防锈的双层箱体内。从而实现了自闭、贯通信号电源一二次系统的集成化、装配模块化、建设过程工厂化、施工简单化的"四化"户外装置。
产品简介

产品概述:

铁路电力远动箱变是根据铁路对自闭、贯通信号电源的要求,将10kV环网柜、断路器、电流电压互感器、变压器、低压出线、双电源监控装置、10KV故障切除装置,UPS电源、通信系统、低压计量及指示仪表等在工厂内安装调试好装入一个可移动、密封、防潮、防尘、防锈的双层箱体内。从而实现了自闭、贯通信号电源一二次系统的集成化、装配模块化、建设过程工厂化、施工简单化的"四化"户外装置。缩短了建设周期,大大提高了铁路一级供电负荷——"信号电源"的可靠性


功能特点:

本箱变是针对铁路自动闭塞和电力贯通线路供电特点而专门设计的产品。它是将高压环网开关柜、信号变压器、低压开关柜、双电源监测装置和电力线路故障自动切除系统以及低压开关远动控制部分等组合在一起。结构紧凑,安全可靠,不受外界干扰,功能扩展空间大,不仅能够对信号电源实时监控和高压线路进行故障分析,还能通过电压与时间关系对电力故障自动切除,以及进行远程抄表,实现了遥控、遥测、遥信功能。


环境要求:

如产品使用条件超出以下规定, 由用户与制造厂协商确定。

  1. 周围空气温度:上限+40℃;下限-25℃

  2. 海拔高度不超过1000m;7.2kV系列可至3000mm.

  3. 湿度:相对湿度日平均值不大于95%, 月平均值不大于90%

  4. 饱和蒸汽压   日平均值不大于2.2×10-3MPa,月平均值不大于1.8×10-3MPa。

  5. 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。

  6. 无经常性的剧烈振动。

功能:

  1. 为一级负荷供电,确保安全用电本箱变是为铁路系统调度集中、大站电气集中联锁、自动闭塞、驼峰信号等一级负荷提供电源,确保铁路信号系统安全用电。

  2. 可进行就地控制,可实现远方操作。本箱变各回路可在本地进行倒闸操作,也可由调度主站进行遥控。

  3. 可进行实时监测,主站调度,实现遥测调度主站可对现场电流、电压等信号实时监测。

  4. 具备故障报警,故障录波功能,实现遥信调度主站可对现场开关状态等信息实时监测。

  5. 实现双电源的自动投切双电源备自投装置在一级贯通和综合贯通低压侧各取一路电源,装置上配有机电一体化、带机电双重连锁的新型控制机构,从根本上避免了双电源碰头的问题,在保证了输入电源高可靠性的同时,可根据客户要求实现自投自复、自投不自复和互为备用等三种不同的工作方式。

  6. 后备不间断电源高低压开关操作、自动化装置、通讯均为交流操作,箱变内设置UPS,该装置输入电源取自双电源切换后,为箱变内重要元件提供操作电源,保证了系统供电的高可靠性。

  7. 烟雾报警信号上传箱变内装设高灵敏度离子感烟器,实时监测箱变运行安全状况,用于防止由于灰尘爬电、运行高温而造成箱变出现过热燃烧等意外,感烟信号与RTU相连,报警信号第一时间上传调度,防止事故扩大。

  8. 温湿度监控信号上传箱变内装设温度控制器和凝露控制器,在超出设定范围后自动启动加热板和风机,改善设备运行环境,同时该信号上传至调度。

  9. 可靠接地保证安全,低压系统接地方式采用TN-S系统。变压器低压侧中性点在变压器室直接接地;柜内其它保护接地统一连接于接地铜排,和零排分开,避免了操作人员通过零排触电的可能;接地铜排通过接地线和箱体槽钢可靠连接,有效的保证了操作人员的人身安全。

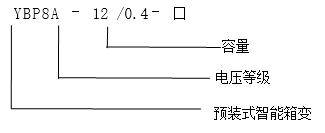

产品型号:
