CEE ICT-35/1250内锥插拔式终端
CEE ICT-35/1250内锥插拔式终端
简介: 型号CEE ICT-35/1250内锥插拔式终端采用高品质绝缘材料制作而成,终端压紧力锥压力与环氧内锥套管锥型内壁上,采用尾管及弹簧一体化紧压结构,克服了应力锥材料老化,弹性松弛导致应力锥与电缆外屏蔽层接触不良等弊病,不受污秽等级和高海拔限制。全绝缘全密封全屏蔽结构,电气性能优异保障设备长期安全运行。
产品简介

产品概述:

型号CEE ICT-35/1250内锥插拔式终端采用高品质绝缘材料制作而成,终端压紧力锥压力与环氧内锥套管锥型内壁上,采用尾管及弹簧一体化紧压结构,克服了应力锥材料老化,弹性松弛导致应力锥与电缆外屏蔽层接触不良等弊病,不受污秽等级和高海拔限制。全绝缘全密封全屏蔽结构,电气性能优异保障设备长期安全运行。广泛应用于40.5kV SF6气体绝缘开关设备的电气电缆进、出线连接,其额定电流1250A,可连接规格为50-630 mm²的电缆。符合EN50181的套管接口尺寸。


电气参数:

额定电压

35kV

5分钟工频耐压

117

15分钟直流耐压

104

雷电冲击耐压

250

局部放电

≤10pC@45kV

额定电流

1250A

短时耐受电流

30.7   kA,2s

动稳定电流

107   kA

注:该参数满足GB/T12706.4标准



选型说明:

型号规格

电缆附件本体

适用于电缆绝缘直径尺寸(mm)

适用于26/35(40.5)kV电压等级的电缆导体截面积(mm²)

说明:“适用电缆绝缘直径尺寸”与“导体截面积”的对应关系参照GB/T12706和IEC60502标准规定的25/36(40.5)kV电缆绝缘层厚度,如果是其他电压等级的电缆,请选择合适的“电缆附件本体代码”和“导体截面积代码”。

代码

内径尺寸(mm)

CEE   ICT- 35/1250 -

A

φ28

30.0~35.0

50、70、95

B

φ34

35.0~40.0

120、150、185

C

φ38

40.0~45.0

240、300

D

φ42

45.0~48.0

400

E

φ45

48.0~52.0

500

F

φ48

52.0~55.0

630

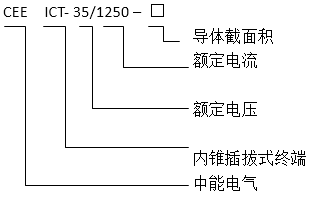

编号代码说明:
