CEE KZT-10/250肘头电缆接头
CEE KZT-10/250肘头电缆接头
简介: CEE KZT-10/250欧式肘型头选用高品质绝缘材料制作而成。为欧式环网柜250A出线或采用欧式环网柜的组合式变压器引进线专用电缆终端头。其测试点可安装带电指示器,也可将电缆型故障指示器夹在电缆上,以便迅速查找故障点。
产品简介

产品概述:

适用于10kV,250A

型号CEE KZT-10/250 肘头电缆接头,为全绝缘、全密封、全屏蔽、可触摸型电缆头,其额定电流250A,适用于电缆截面25-120mm²。

CEE KZT-10/250欧式肘型头选用高品质绝缘材料制作而成。为欧式环网柜250A出线或采用欧式环网柜的组合式变压器引进线专用电缆终端头。其测试点可安装带电指示器,也可将电缆型故障指示器夹在电缆上,以便迅速查找故障点。

250A欧式肘头可以和部分12kV或24kV,SF_6环网柜“负荷开关+熔断器组合电器”单元出线套管配套。

注:250A欧式肘型头不可带电拔插。CEE KZT-10/250肘型电缆接头可与符合EN50181标准中A型套管配合使用。


电气性能:

说明

技术参数

额定电压

10kV

最大相间电压

12kV

1分钟工频耐压

42kV

15分钟直流耐压

53kV

雷电冲击耐压

105kV

局部放电

10pC/15kV

额定电流

250A

短时耐受电流

3.5kA,3s

动稳定电流

10kA

注:该参数满足或高于GB/T   12706.4-2002,   DIN 47636,         IEC 60502-4:1997标准


选型说明:

型号规格

电缆附件本体

适用于电缆绝缘直径尺寸(mm)

适用于8.7/15(17.5)kV电压等级的电缆导体截面积(mm²)

说明:“适用电缆绝缘直径尺寸”与“导体截面积”的对应关系参照GB/T12706和IEC60502标准规定的8.7/15(17.5)kV电缆绝缘层厚度,如果是其他电压等级的电缆,请选择合适的“电缆附件本体代码”和“导体截面积代码”。

代码

内径尺寸(mm)

CEE KZT-10/250-□-□-□

A

φ15.5

13.5~16.5

25

B

φ16.5

15.5~18.5

35

C

φ17.0

18.0~21.0

50

D

φ18.5

20.0~23.0

70

E

φ20.0

22.0~25.0

95

F

φ22.0

24.0~27.0

120

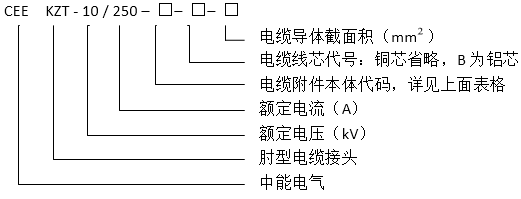

编号代码说明:

CEE KZT-10.png


注:订货时请按编码并参照选型说明表格。例如:订购8.7/15(17.5)kV电压等级铜导线截面为50mm²的欧式肘型电缆接头,订货型号为CEE KZT-10/250-C-50
