KYN28A-12铠装移开式金属封闭开关设备
KYN28A-12铠装移开式金属封闭开关设备
简介: 该产品适用于三相交流50Hz、额定电压12kV及以下的单相母线及单母线分段系统中,作为接受和分配电能,并对电力电路实行控制、保护、检测之用。广泛用于电厂、变电站、工矿企业及城市基础建设如地铁、机场、楼宇等项目。
产品简介

产品概述:

KYN28A-12型户内交流金属铠装移出式开关设备系我司结合中国国情的基础上自制研发新的一代性能优良的产品。

该产品适用于三相交流50Hz、额定电压12kV及以下的单相母线及单母线分段系统中,作为接受和分配电能,并对电力电路实行控制、保护、检测之用。广泛用于电厂、变电站、工矿企业及城市基础建设如地铁、机场、楼宇等项目。

该产品已通过了国家高压电器产品检测中心的全套形式实验,产品达到国内先进水平。


功能特点:

  • 开关柜为铠装式结构;开关柜柜壳材料为优质覆铝锌钢板,高度、耐腐蚀;开关柜柜壳由精密数控钣金加工设备加工而成,高度;采用双重折弯工艺和拉铆螺母及高强度螺栓拼装成,保证开关柜的强度和刚性能通过内部故障电弧。

  • 外壳防护等级IP4X;隔板及断路器门打开时IP2X。

  • 开关柜能够配置国内主流的断路器,如CVB、VD4、VS1等。

  • 开关柜可关门操作,保证运行人员和设备的安全;简单完善可靠的“五防”连锁,防止人员误操作。

  • 开关柜分为断路器室、母线室、电缆室、二次控制室、各隔室相互独立。

  • 前后门板设有观察窗,运行中也能观察设备中各主要元件状态。

  • 开关柜可靠墙按装,节省配电电间的占地面积。

  • 开关柜装有快速接地开关用于接地及回路短接。

  • 开关柜可选用普通继电保护元件或微机保护单元。

  • 设计符合标准GB1984、GB3906、GB11022、IEC298、DL404等标准。


使用环境:

海拔高度

海拔高度不超过1000m。

环境温度

最高温度+40℃、最低温度-15℃,日平均温度不大于+35℃。

环境湿度

日平均相对湿度不大于95%月平均相对湿度不大于90%

抗震烈度

不超过8度。

安装环境

开关柜应安装在无火灾、无爆炸危险、无化学腐蚀气体及剧烈震动的场所。


技术参数:

项目

单位

参数

额定电压

kV

12

额定电流

A

630,1250,1600,2000,2500,3150,4000

额定频率

Hz

50

额定短路开断电流

kA

25、31.5、40

额定短路关合电流

kA

63、80、100

额定短时耐受电流/4s

kA

25、31.5、40

额定峰值耐受电流/4s

kA

63、80、100

额定短路工频耐受电压(1min)

kV

42/48(断口)

额定雷电冲击工频耐受电压

kV

75/85(断口)

内部故障电弧实验


IAC及 AFLR;开关室20kA1s、电缆室20kA0.1s

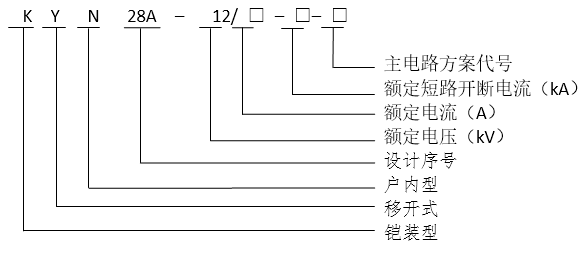

编号代码说明:
