VSS-12型固体绝缘开关柜
简介: 该环网柜适用于工业及民用电缆环网及配电终端工程。作为电能的接受和分配之用,特别适用于城市居民配电区配电、小型二次配电所、开闭所、电缆分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所使用。
产品简介

产品概述:

VSS-12系列固体绝缘环网开关设备适用于12kV,三相交流50Hz,单母线及单母线分段系统的成套配电系统。满足相关国家标准,电力行业标准,国际标准等标准要求。该产品具有结构简单、操作灵活、连锁可靠、安装方便等特点,可以满足市场不断变化的需求,并适用于电网智能化要求。

该环网柜适用于工业及民用电缆环网及配电终端工程。作为电能的接受和分配之用,特别适用于城市居民配电区配电、小型二次配电所、开闭所、电缆分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所使用。


功能特点:

  • 采用固体绝缘,完全取代SF6产品,消除气体污染,绿色环保;

  • 开关室具有观察窗,可以直观的观察断口,确保安全性。

  • 开关单元采取全密封设计,可使防护等级达到IP67,不受外界环境影响,使用寿命可达30年;

  • 开关采用一体式结构,安装、检修和维护方便;

  • 开关三相之间采用固体绝缘隔离,完全避免相间短路;

  • 所有的固体绝缘件建立三维模型,通过电磁场分析软件进行均匀电磁场设计,真正达到全绝缘;

  • 开关极柱本体带内嵌式电压、电流传感器,可配合实现智能电网的自动化;

  • 开关本体、绝缘母线及连接组件都采用模块设计,可根据方案,灵活组合,最大程度满足用户需要。


专利证书:

序号

专利名称

专利类型

专利号

1

一种用于三工位真空灭弧室的双向双超程操动机构

发明专利

ZL201210057778.7

2

一种用于固体绝缘开关设备的固封极柱单元

发明专利

ZL201210079984.8

3

新型三工位操作机构

发明专利

ZL201310001321.9

4

一种新型固体绝缘开关

发明专利

ZL201210411934.5

5

一种新型固体绝缘环网柜

实用新型专利

ZL201220545931.6

6

一种新型固体绝缘开关

实用新型专利

ZL201220545668.0

7

一种用于固体绝缘开关设备的固封极柱单元

实用新型专利

ZL201220113596.2

8

一种用于三工位真空灭弧室的绝缘拉杆

实用新型专利

ZL201220079844.6

9

新型三工位操作机构

实用新型专利

ZL201320001025.4

10

一种用于三工位真空灭弧室的双向双超程操动机构

实用新型专利

ZL201220082656.9

11

固封极柱单元

外观专利

ZL201230073152.6



使用环境:

本装置需在以下环境条件下正常工作:

  • 环境温度: -25℃~+45℃

  • 湿度:最大平均相对湿度,日平均≤95%,月平均≤90%

  • 海拔高度:不受海拔高度限制

  • 抗震能力:8度

  • 防护等级:开关绝缘密封壳体IP67、开关柜IP4X

  • 使用场所:不得安装于周围空气中含有腐蚀性、易燃、易爆等危险物品的室内,及周围剧烈震动的地方

  • 特殊条件下使用时,制造商和最终用户必须协商取得一致。


技术参数:

项目

单位

负荷开关单元

断路器单元

额定电压

kV

12

12

额定频率

Hz

50

50

额定电流

A

630

630

额定绝缘水平

工频耐压(相间、相对地和真空断口)

kV

42

42

工频耐压(隔离断口间)

48

48

工频耐压(控制和辅助回路)

2

2

雷电冲击耐压(相间、相对地和真空断口)

75

75

雷电冲击耐压(隔离断口间)

85

85

额定短时耐受电流(r.m.s

kA

20/4S

20/4S

额定峰值耐受电流(peak

kA

50

50

额定短路关合电流(peak

kA

50

50

额定短路开断电流

kA

-

20

额定有功负载开断电流

A

630

-

机械寿命

断路器

-

10000

负荷开关

5000

5000

接地开关

3000

3000

耐受内部故障能力

kA/0.5s

20

20

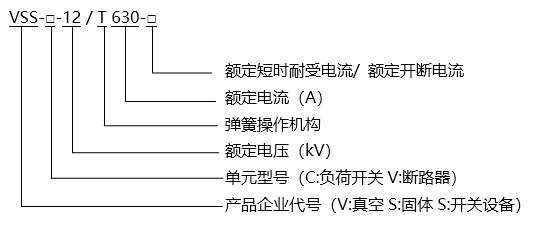

编号代码说明:
