ELE-40.5型SF6气体绝缘开关柜
简介: 该环网柜适用于40.5kV环网供电或双辐射供电系统中,亦可用于终端供电,或装入预装式变电站、开闭所等装置内,作为电能的控制和保护。本产品非常适用于如地铁项目、快速轨道交通、人口密集地区和建筑面积昂贵的场所,特别适用于风力发电和光伏发电项目电力系统中使用。
产品简介

产品概述:

ELE-40.5型SF6气体绝缘环网柜适用于40.5kV,三相交流50Hz,单母线及单母线分段系统的成套配电系统。满足相关国家标准,电力行业标准,国际标准等标准要求。该产品具有结构简单、操作灵活、联锁可靠、安装方便等特点,可以满足市场不断变化的需求,并适用于电网智能化要求。

该环网柜适用于40.5kV环网供电或双辐射供电系统中,亦可用于终端供电,或装入预装式变电站、开闭所等装置内,作为电能的控制和保护。本产品非常适用于如地铁项目、快速轨道交通、人口密集地区和建筑面积昂贵的场所,特别适用于风力发电和光伏发电项目电力系统中使用。


产品优势特点:

  • 采用SF6气体绝缘,绝缘性能好,开关单元体积小,安全可靠;

  • 开关单元采取全密封设计,可使防护等级达到IP67,不受外界环境影响,使用寿命可达30年;

  • 标准的模块化设计,具有负荷开关单元,组合电器单元,实现各种单元的灵活组合;

  • 灵活的扩展化设计,通过专门的母线实现顶部扩展方案;

  • 机构具有手动、电动功能;

  • 提供丰富的分支箱方案。


专利证书:

序号

专利名称

专利类型

专利号

1

一种用于高压气体绝缘环网柜的压气式负荷开关

实用新型专利

ZL201620017317.0

2

一种压气式负荷开关的均压结构

实用新型专利

Zl201620019283.9


使用环境:

本装置需在以下环境条件下正常工作:

  • 环境温度: -5℃~+40℃

  • 湿度:最大平均相对湿度,日平均≤95%,月平均≤90%

  • 海拔高度:不大于1000m

  • 抗震能力:8度

  • 防护等级:开关绝缘密封壳体IP67、开关柜IP4X

  • 使用场所:不得安装于周围空气中含有腐蚀性、易燃、易爆等危险物品的室内,及周围剧烈震动的地方

  • 特殊条件下使用时,制造商和最终用户必须协商取得一致。


技术参数:

项目

单位

负荷开关单元

组合电器单元

额定电压

kV

40.5

40.5

额定频率

Hz

50

50

额定电流

A

630

50

额定绝缘水平

工频耐压(相间及相对地)

kV

95

95

工频耐压(断口间)

118

118

工频耐压(控制、辅助回路)

2

2

雷电冲击耐压(相间、相对地)

185

185

雷电冲击耐压(断口间)

215

215

额定短时耐受电流(r.m.s

kA

20/4s

-

额定峰值耐受电流(peak

kA

50

-

额定短路关合电流(peak

kA

50

50

额定短路开断电流(预期值)

kA

-

20

额定转移电流

A

-

750

额定有功负载开断电流

A

630

-

额定闭环开断电流

A

630

-

额定电缆充电开断电流

A

21

-

电寿命

负荷开关


E2

-

接地开关

E1

机械寿命

负荷开关

5000

5000

接地开关

2000

2000

回路电阻

μΩ

≤300

≤1000

额定充入水平(相对)

MPa

0.04

0.04

防护等级


IP67/ IP4X

IP67/ IP4X

耐受内部故障能力

kA/1s

20

20

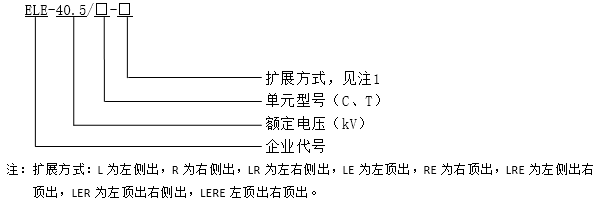

编号代码说明:
